ケーブルテレビの仕組みを技術者が解説|放送・ネット・電話が1本で届く理由

番組ガイド
CATV ケーブルテレビ パススルー マンション共聴 受信環境
CATV

「マンションなのにアンテナなしでテレビが映る」「1本の線でネットも電話も使える」——そんな疑問に、映像と通信の技術者である筆者がお答えします。電波の周波数という切り口から、放送・ネット・電話が同時に届く仕組みを解説します。※2026年7月時点の情報です。

  • ケーブルテレビの正体は「街の巨大な共同アンテナ+地域の通信網」です。局側でまとめて受信した放送を、ケーブルで各家庭に配ります。
  • 1本の線で放送・ネット・電話をまかなえるのは、周波数(チャンネル)を用途ごとに棲み分けているからです。道路の車線分けと同じ発想です。
  • ただし送り方や設備の世代は事業者・チャンネルごとに異なり、「CATVならこう」と一括りにはできません。契約前に自分の局の方式確認が必須です。

目次

ケーブルテレビとは「街の共同アンテナ」である

ケーブルテレビは1955年、山あいなど地上波が届きにくい地域で始まりました。見通しの良い場所に高性能アンテナを立て、そこから各家庭にケーブルで信号を配る仕組みです。マンションの共同アンテナ(共聴設備)を、街全体に広げたものと考えると分かりやすいでしょう。

「太い線が各家庭まで来ている」という価値は、放送だけにとどまりません。空いている周波数を使えば、データや音声も同時に送れるからです。現在のケーブルテレビは、多チャンネル放送・インターネット・固定電話を提供する地域の総合通信インフラになっています。

災害時には、地域の情報伝達手段としての役割も担っています。放送法と電気通信事業法、両方の制度の下で運営されているのが特徴です。

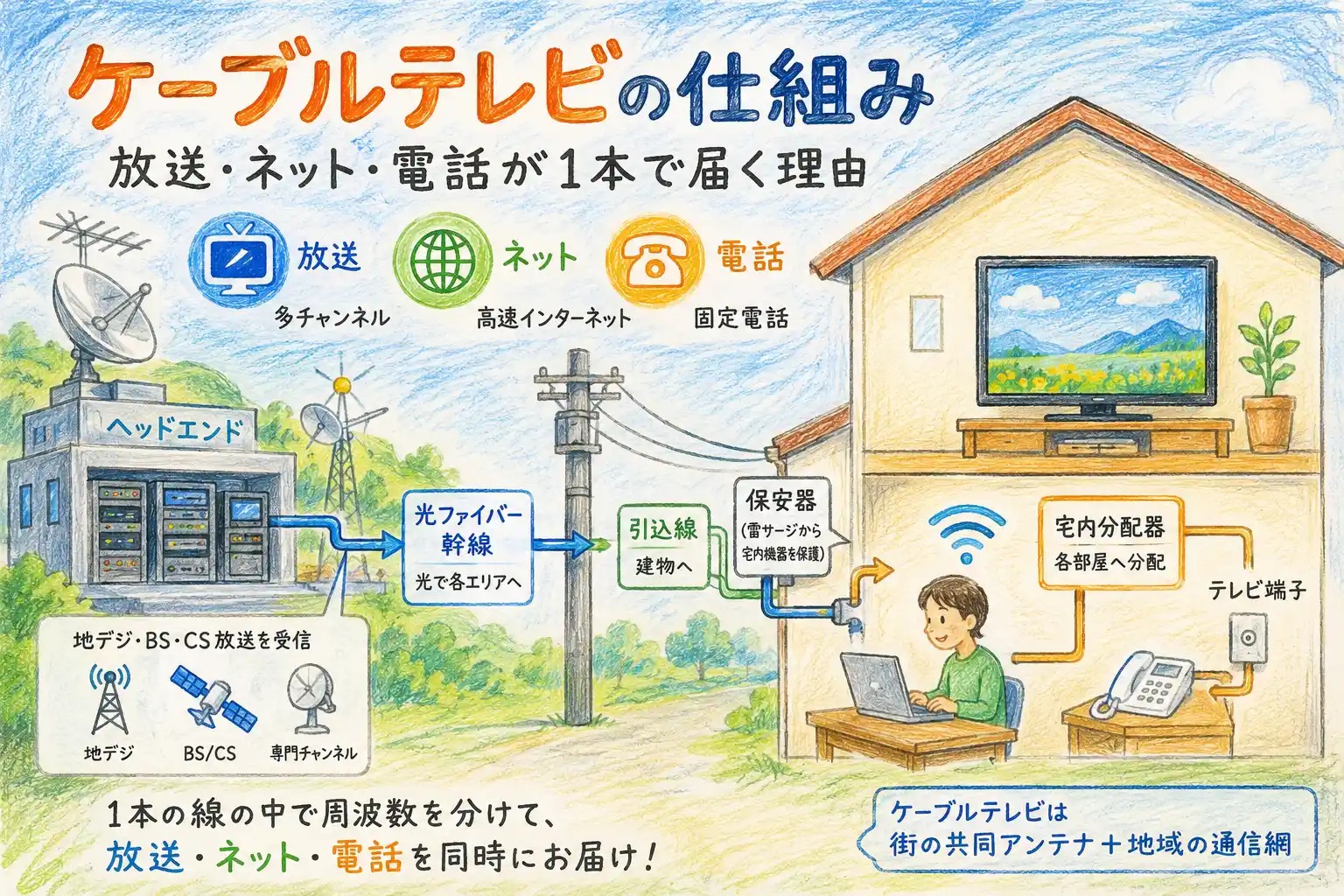

信号が家に届くまで:ヘッドエンドから壁のテレビ端子まで

ケーブルテレビの信号は、次の経路をたどって家庭に届きます。

STEP
ヘッドエンド(局の心臓部)で放送を一括受信

事業者の局舎にある「ヘッドエンド」で、地デジ・BS・CSの放送波を大型アンテナで受信します。専門チャンネルは衛星や専用回線で受け取ります。各チャンネルをケーブル伝送用の信号に整え、1本にまとめます。

STEP
幹線(光ファイバー)で街の各エリアへ

ヘッドエンドから各町丁目までは、現在ほとんどの事業者が光ファイバーで伝送しています。光は減衰が少なく雑音にも強いため、長距離区間に適しています。

STEP
引込線で建物へ、保安器を経て宅内へ

電柱から建物までの引込線を経て、外壁の「保安器」(雷サージから宅内機器を守る境界装置)を通過します。宅内の配線・分配器を経由し、壁のテレビ端子に到達します。マンションでは棟内の共聴設備を通って各住戸へ配られます。

HFCとFTTH:同じ「ケーブルテレビ」でも中身の世代が違う

最後の引込区間に何を使うかで、ケーブルテレビ網は大きく2世代に分かれます。

方式構成特徴
HFC
(光・同軸ハイブリッド)		幹線=光ファイバー
引込・宅内=同軸ケーブル		従来からの主流構成。既存の同軸網を活かせる一方、伝送できる周波数の上限に制約がある
FTTH
(全区間光化)		家の中まで光ファイバー大容量・高速。衛星放送のIF信号もそのまま送りやすい

総務省はケーブルテレビ網の光化(FTTH化)を、耐災害性強化の観点から補助事業で後押ししています。業界全体としてHFCからFTTHへの移行が進んでいる段階です。

自分の住むエリアがどちらの設備かで、BS/CSの送り方やインターネットの速度が変わります。「同じ社名のケーブルテレビでも、エリアによってサービス内容が違う」ことが起こるのはこのためです。

なぜ1本の線で全部送れるのか:周波数の棲み分け

ケーブルテレビの仕組みを理解する鍵が周波数配置です。同軸ケーブルの中には、用途ごとに周波数帯を分けた信号が同時に流れています。1本の道を車線で区切り、上り・下りを分けているイメージです。

周波数帯(目安)用途方向
10〜55MHz付近インターネットの上り家 → 局
70〜90MHz付近FM放送の再送信局 → 家
90〜概ね770MHz地デジ再送信・BS/CS(パススルー時)・自主放送・インターネットの下り(空きチャンネルを利用)局 → 家
(参考)1032MHz以上BS/CS衛星のIF信号が使う帯域—

インターネットの下りは、90MHz以上の帯域のうちテレビチャンネルに使っていない部分を、複数チャンネルを束ねる「チャンネルボンディング」技術で利用しています。専用の狭い帯域が別途あるわけではありません。

ここで重要なポイントが2つあります。1つ目は、地デジ(UHF帯470〜710MHz)が同軸ケーブルの伝送帯域にそのまま収まることです。そのため多くの局は、地デジを放送波と同じ形式のまま流せます。

2つ目は、BS/CSのIF信号(1032MHz〜)が、概ね770MHzまでの従来の同軸網ではそのまま流せないことです。衛星放送だけ扱いが特別になるのは、この周波数の事情が根本にあります。この違いをどう埋めるかが、次章で解説するパススルーとトランスモジュレーションです。

放送の送り方は2種類:パススルーとトランスモジュレーション

ケーブルテレビが放送を届ける方式は、大きく2つに分かれます。どちらの方式かで、テレビやレコーダーの内蔵チューナーがそのまま使えるかが決まります。テレビ・レコーダー選びに直結する、実用上大事な知識です。

方式仕組みテレビ内蔵チューナー必要な機器
パススルー放送波と同じ変調形式のままケーブルに流すそのまま使える(録画も本体で可)基本的に不要
トランスモジュレーションケーブル伝送に適した形式に変調し直して流す使えない(専用信号のため)STB(セットトップボックス)必須

パススルーにも2タイプある

地デジのパススルーには2タイプあります。放送と同じ周波数のまま流す「同一周波数パススルー」と、ケーブル内の別チャンネルに載せ替える「周波数変換パススルー」です。市販のテレビ・レコーダーは、どちらのタイプにも対応しているのが標準です。

BS/CSと4K放送はどうなる?

衛星放送のIF信号は、従来の同軸網でそのまま流しにくい信号です。そのためBS/CSは長くトランスモジュレーション(STB経由)が主流でした。近年はFTTH化した事業者を中心に、パススルー提供が広がっています。

一方、BS4K/CS4K放送は、現在も事業者の4K対応STB経由での提供が主流です。この場合、4K放送の録画もSTB側の機能に依存します。

方式は事業者単位で決まるとは限りません。同じ事業者・同じパススルー契約でも、チャンネルによって方式が分かれることがあります。

典型例が区域外再送信(自エリア外の放送局を再送信するチャンネル)です。地元局はパススルーでも、区域外再送信局だけトランスモジュレーションのケースがあります。BS放送も、局によって方式が分かれることがあります。

「パススルー契約だから全チャンネルが録画できる」とは言い切れません。視聴・録画したいチャンネルごとに、事業者へ確認するのが確実です。

マンションの共聴混合:壁の端子1つに複数の信号が来ている理由

マンション住まいの方が、最も混乱しやすいのがここです。壁のテレビ端子は1つなのに、地デジもBSも映ります。これは周波数帯が重ならない複数の信号を、1本の同軸に「混合」して流しているからです。

地デジ・CATV放送が使うのは概ね770MHz以下、BS/CSのIF信号は1032MHz以上です。帯域がぶつからないので、混合器で合流させて1本で送り、宅内の分波器で再び分けられます。

マンションの受信設備は、大きく次の3パターンに分かれます。

パターン構成住人から見た特徴
① CATV引込のみ屋上アンテナなし。CATVの引込線を棟内共聴設備で各戸に分配地デジはパススルーで視聴できることが多い。BS/CSの扱いは建物の契約と局の方式次第
② CATV+BS/CSアンテナ混合地デジ系はCATV、BS/CSは屋上のパラボラアンテナで受信し、混合器で1本にして各戸へ壁端子1つで地デジ・BS/CSとも視聴可。BS/CSは通常の放送受信のため、テレビ内蔵チューナーがそのまま使える
③ 自前アンテナのみ屋上のUHF+パラボラアンテナで受信(CATV非導入)戸建てと同じ考え方。CATVは各戸で個別契約しない限り関係しない

やっかいなのは、①と②が住人からはほぼ見分けがつかないことです。自分のマンションがどのパターンかは、次の手順で確認できます。

STEP
管理会社・管理組合に「テレビの受信方式」を聞く

最も確実な方法です。「CATV導入か」「BS/CSは棟のアンテナかCATV経由か」「一括契約か」の3点を確認しましょう。

STEP
屋上・ベランダ側を目視する

屋上にパラボラアンテナがあれば②か③の可能性が高いです。アンテナが一切なければ①(CATV引込)がほぼ確定です。

STEP
テレビを壁端子に直結してBSが映るか試す

分波器を介してBSが映れば、BS-IF信号が壁端子まで来ている(②かBSパススルー)と分かります。映らなければ、STB経由の提供か信号自体が来ていない構成です。

「分配器」は同じ信号を複数の機器に分ける部品です。「分波器」は混合された信号を、周波数帯で地デジ用とBS/CS用に分ける部品です。

壁端子1つのマンションで、テレビの地デジ入力・BS/CS入力の両方につなぐ場合に必要なのは分波器です。ここを取り違えると、BSだけ映らないといった症状が出ます。分波器の選び方は周辺機器の選び方ガイド（後日掲載）で扱う予定です。

局(事業者)による違い:同じ「ケーブルテレビ」でも中身は別物

ケーブルテレビは、設備投資の性質上地域ごとに提供事業者が実質的に決まっていることが多いインフラです。法律で1地域1社と定められているわけではありませんが、引っ越し先で事業者を選べるケースは多くありません。そのうえで、事業者間には次のような違いがあります。

違いが出るポイント内容
設備の世代HFCのままか、FTTH化済みか。ネット速度・BS/CSパススルー可否・4K対応に直結
放送の方式地デジ・BS・CSそれぞれの方式の組み合わせ(チャンネル単位で異なる場合あり)
チャンネルラインアップ専門チャンネル数、区域外再送信の有無(隣県の放送局が見られる地域も)
自主放送地域ニュース・議会中継・お祭り中継などのコミュニティチャンネル
STBの世代4K対応か、録画機能・配信アプリ対応の有無
事業者の規模広域展開の大手系列(MSO)か、自治体出資の第三セクターや地域単独局か

「前の家のケーブルテレビはこうだった」という経験則は、引っ越し先では通用しないことがあります。エリアの事業者は、お住まいの市区町村名で検索するか、自治体のサイトで確認できます。

ケーブルテレビのメリット・デメリット

ここまでの仕組みを踏まえ、契約を迷っている方向けにメリット・デメリットを整理します。

メリットデメリット
建物の反射・遮蔽などの電波状況に左右されにくい月額料金が発生する(アンテナ受信は初期費用のみで済む場合が多い)
放送・ネット・電話を1事業者にまとめられるサービスエリア内で事業者を選べないことが多い
事業者独自の地域チャンネル(自主放送)があるチャンネルによってはSTBのレンタル料金が必要

つまり、初期費用を抑えて自由度を取るか、月額料金を払って手軽さと災害耐性を取るかが、判断の分かれ目です。

ケーブルテレビのインターネットの仕組み

ケーブルテレビのネットは、放送に使っていない周波数帯にデータを載せて実現しています。宅内の「ケーブルモデム」が、同軸ケーブルからデータ信号だけを取り出す仕組みです。

伝送規格はDOCSIS(ドクシス)といいます。現行のDOCSIS 3.1は規格上、下り最大10Gbps・上り最大1Gbpsに対応します。ただし実際の提供プランは、各事業者が用意する範囲(1Gbps級が主流)に左右されます。

技術的な特徴として押さえておきたいのは、次の3点です。

  • 上りが細い構造:前述の周波数配置のとおり、上りに割り当てられた帯域は下りより狭いのが従来構成です。大容量アップロードやライブ配信をする人は、上り速度の仕様を確認しましょう。
  • エリア内で帯域を共有する:同軸区間は近隣世帯で帯域を分け合う構造です。利用が集中する時間帯に、速度が下がることがあります。
  • FTTH化エリアは光回線と同等:光化されたエリアは、他の光コラボ系サービスと同様の構成です。上り・下りとも高速なプラン(10Gbps級を含む)を提供する事業者もあります。

つまり「ケーブルのネットは遅い」という評判も、「光だから速い」という思い込みも、現在は正確ではありません。設備世代とプランの上り/下り仕様を見るのが、正しい判断方法です。動画配信に必要な速度の目安は4K動画配信に必要な回線速度の解説で扱っています。

ケーブルテレビの電話(ケーブル電話)の仕組み

ケーブルテレビの固定電話は、同じケーブル網の上で音声をデータとして運ぶサービスです。多くの事業者は大手通信事業者と提携した方式で提供しています。

「プライマリ電話」として110番・119番などの緊急通報(発信場所の通知を含む)に対応します。番号ポータビリティで、NTTの加入電話から番号そのままで移行できるのが一般的です。宅内では電話機能付きのモデム等に、これまでの電話機をそのままつなぎます。

注意点は停電時の扱いです。従来のNTT加入電話は局側から給電されるため、停電でも通話できる場合がありました。ケーブル電話は宅内機器が停電すると使えなくなるのが基本です(バックアップ電池を備える機器もあります)。

防災の観点では、携帯電話との併用を前提に考えてください。災害時の情報確保については防災用ポケットラジオの選び方（後日掲載）も参考になります。

契約・機器購入前のチェックリスト

ここまでの仕組みを踏まえると、確認すべきポイントは次の5つに集約されます。

  1. エリアの事業者と設備世代:自宅の住所がサービスエリアか。HFCかFTTH化済みか。
  2. 方式の確認(チャンネル単位で):地デジ・BS・CS・区域外再送信局それぞれがパススルーかトランスモジュレーションか。視聴・録画したいチャンネルを具体的に挙げて確認する。
  3. 録画の方法:テレビ・レコーダー本体で録画できる範囲と、STB録画が必要な範囲の切り分け。STB録画の容量を増やす外付けHDDの選び方も参考にしてください。
  4. 4K放送の提供形態:4K対応STBの有無・レンタル料金。テレビ内蔵4Kチューナーが活きる環境かどうか。
  5. ネット・電話をまとめるか:セット割引の条件と、ネットの上り/下り仕様・電話の停電時対応。

マンションの場合は、建物の契約形態(一括契約の有無)と共聴設備のパターン(前述の①〜③)も、管理会社に確認しておきましょう。不要な契約や機器購入を避けられます。

よくある質問

マンションで地デジが映っているのですが、ケーブルテレビと契約している覚えがありません。なぜですか?

建物単位でCATVが導入され、地デジ再送信が共益費等に含まれているケースが多くあります。この場合、各戸の個別契約は多チャンネル・ネット・電話を追加したい人だけが行います。詳細は管理会社に確認してください。

ケーブルテレビでもテレビの録画機能(全録・タイムシフトなど)は使えますか?

パススルーで提供されているチャンネルなら、テレビ本体の録画機能がそのまま使えます。トランスモジュレーション方式のチャンネルはSTB経由になり、STB側の録画機能に依存します。どちらの方式かは事業者への確認が必要です。

4Kテレビを買えばケーブルテレビで4K放送が見られますか?

基本的には事業者の4K対応STBが必要なケースが主流です。テレビ内蔵の4Kチューナーが活きるかは事業者の提供方式次第なので、購入前に確認してください。詳しくは4Kテレビの選び方完全ガイドをご覧ください。

アンテナ受信とケーブルテレビ、どちらがいいですか?

一長一短です。アンテナは月額費用がかからず自由度が高い一方、設置環境に左右されます。ケーブルテレビは環境の影響を受けにくくまとめて契約できる一方、月額費用が発生します。比較は受信環境別・テレビに必要な機能ガイド（後日掲載予定）で整理しています。

引っ越し先でケーブルテレビの事業者を選べますか?

選べるケースは多くありません。設備投資の性質上、地域ごとに事業者が実質的に決まっていることが多いためです。多チャンネルを他の手段で見たい場合は、衛星放送や動画配信サービスが選択肢です。

ケーブルテレビでもNHKは映りますか?受信料はどうなりますか?

地上契約に加え、多くの場合BS/CSも見られる「衛星契約」の対象になります。NHKの受信料はケーブルテレビの利用料に含まれず、別途NHKとの契約が必要です。事業者によっては、利用料と合算する団体一括支払いで割引が受けられます。

ケーブルテレビだけ解約して、ネットや電話は残せますか?

多くの事業者は放送・ネット・電話を個別のサービスとして契約しており、テレビだけの解約も可能です。ただしセット割引を利用している場合、解約で他サービスの料金が上がることがあります。契約約款は事業者ごとに異なるため、事前確認が確実です。

インターネットだけを契約することはできますか?

多くの事業者で、ネット単体の契約が可能です。ただしテレビとのセット割引がなくなる分、単体の月額料金は割高になる傾向があります。エリアによっては、光回線など他の選択肢との比較検討もおすすめです。

まとめ:仕組みが分かれば「確認すべきこと」が見える

ケーブルテレビは「街の共同アンテナ」から発展した、地域の総合通信インフラです。1本の線の中で周波数を棲み分け、放送・インターネット・電話を同時に運んでいます。

送り方(パススルー/トランスモジュレーション)・設備世代(HFC/FTTH)・チャンネル構成は、事業者ごと、さらにはチャンネルごとに異なります。仕組みを理解したうえで「自分の局はどうか」を確認することが、失敗しない唯一の方法です。

関連する内容は、受信環境別・テレビに必要な機能ガイド、4Kテレビの選び方完全ガイド、でさらに詳しく解説しています。
